Представляю 3 схемы мигалок и 2 схемы цветомузыки. Первая - на 2 светодиода, остальные для одного.



Транзисторы КТ209М pnp типа. Можно использовать и npn с изменением полярности питания, светодиодов и конденсаторов.

В интернете есть подобные схемы симметричного мультивибратора, где транзисторы соединены эмиттерами, а коллекторы вверху, например, как в этой схеме звукового генератора:  Схема собрана на пластиковой карточке.



Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

Прямая ссылка на видео:  - Cимметричный мультивибратор.



Интересные видео собраны в .



Вторая схема состоит из двух транзисторов pnp и npn, одного резистора, конденсатора и светодиода. Питается от двух аккумуляторов AA, как и все схемы этого обзора. Транзисторы:  КТ3107И и КТ3102Б (а может быть Л(И) - цвет не однозначный), также тёмно-зелёная точка почему-то на округлой стороне транзистора, а не на плоской, как указано во всех справочниках.







Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

Прямая ссылка на видео:  - Получение мигания обычного светодиода.



В третьей схеме добавлен второй резистор. Параметры мигания во всех схемах можно настраивать изменением ёмкость конденсаторов и сопротивления резисторов.







Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

Прямая ссылка на видео:  - Электронная схема для мигания светодиода.





Цветомузыка.

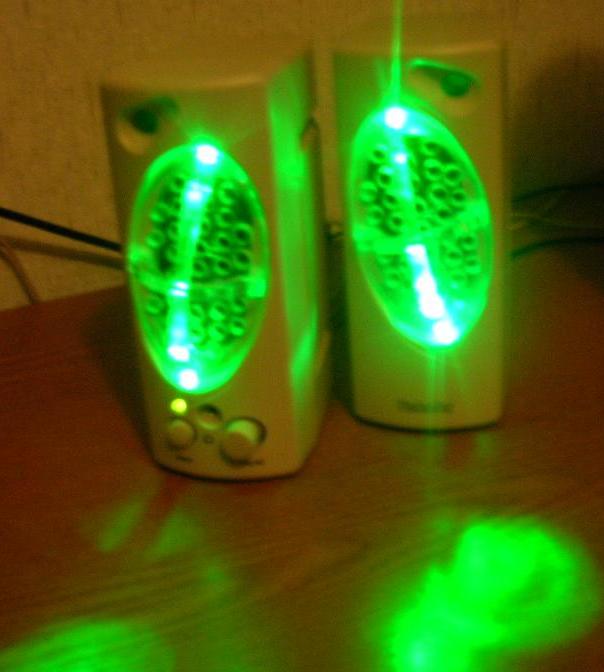

Светодиод мигает под музыку из компьютера или любого другого музыкального устройства. Подключается к одному из двух звуковых каналов. В схеме используется NPN транзистор С9014, резистор 10 кОм, мощный светодиод 3 Вт. Питается от литиевого аккумулятора напряжением 3,7 В.



Цветомузыка



Вместо аккумулятора можно использовать 5 Вольт из блока питания системника. Яркость изменяется подбором сопротивления резистора, напряжения питания и громкости на компьютере.



Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

Прямая ссылка на видео:  - Цветомузыка своими руками.



На видео используется мощный светодиод с допустимым максимальным током 700 мА при падении напряжения 4 В. Поэтому, если взять обычный светодиод с током 20 мА, то важно не допустить сильного превышения этого значения тока.



Интересные видео собраны в .



Вторая схема цветомузыки, на мой взгляд менее удачная, но, может быть кому-то пригодится. Публикую фото, с подписанными значениями деталей. Сопротивление резистора и ёмкость конденсатора можно менять.





Мультивибратор (генератор) на компараторе (операционном усилителе).

Схема, создающая переменный ток.

Редкая схема, на выходе которой импульсы с изменяющейся полярностью, как в кварцевых часах со стрелками. Изменением ёмкости конденсаторов меняется частота работы. Можно подключить 2 светодиода , тогда они будут мигать по очереди.
